تفاوت گازهای کولر گازی چیست؟ بررسی کامل گازهای R134A، R22، R410A، R11، R12، R502 و R507

گاز مبرد یکی از مهم‌ترین اجزای هر سیستم سرمایشی و تهویه مطبوع است و نقش اصلی آن انتقال گرما در سیکل تبرید است. برخلاف تصور بعضی افراد، گازهای مبرد مختلف را نمی‌توان به‌صورت دلخواه جایگزین یکدیگر کرد. هر مبرد دارای فشار کاری، دمای جوش، ویژگی‌های ترمودینامیکی، نوع روغن سازگار، شرایط شارژ و کاربرد مشخصی است.

به همین دلیل هنگام تعمیر یا شارژ گاز کولر گازی باید دقیقاً مشخص شود دستگاه برای چه مبردی طراحی شده است. برای مثال، R22، R410A و R134A را نمی‌توان صرفاً بر اساس در دسترس بودن یا قیمت با یکدیگر جایگزین کرد. تغییر مبرد در بسیاری از دستگاه‌ها به تغییر روغن، قطعات و حتی طراحی بعضی اجزای مدار نیاز دارد.

در این مقاله از فروشگاه نامدار، تفاوت گازهای R134A، R22، R410A، R11، R12، R502 و R507 را بررسی می‌کنیم و توضیح می‌دهیم هرکدام بیشتر در چه دستگاه‌هایی مورد استفاده قرار گرفته‌اند، چه تفاوتی با یکدیگر دارند و چرا نمی‌توان آنها را به‌جای هم استفاده کرد.

گاز مبرد چیست و چه کاری انجام می‌دهد؟

مبرد ماده‌ای است که در مدار تبرید بین حالت‌های مختلف جابه‌جا می‌شود تا گرما را از یک محیط جذب و در محیط دیگری دفع کند. در یک کولر گازی، مبرد در اواپراتور گرمای محیط داخلی را جذب می‌کند و پس از عبور از کمپرسور و کندانسور، این گرما را به محیط بیرون انتقال می‌دهد.

به همین دلیل ویژگی‌های فیزیکی و شیمیایی مبرد اهمیت بسیار زیادی دارند. دمای جوش، فشار اشباع، دمای بحرانی، دانسیته، ضریب عملکرد، نوع روغن و سازگاری با قطعات مدار، همه در انتخاب مبرد مناسب مؤثر هستند.

منظور از R در نام گازهای مبرد چیست؟

حرف R در نام‌هایی مانند R22، R134A و R410A مخفف Refrigerant به معنی مبرد است. عدد یا ترکیب عدد و حروف بعد از R نیز طبق سیستم نام‌گذاری استاندارد مبردها به ترکیب شیمیایی یا خانواده آن مبرد اشاره می‌کند.

برای مثال، R22 با نام شیمیایی Chlorodifluoromethane شناخته می‌شود، R134a یک HFC با نام Tetrafluoroethane است و R410A یک مخلوط مبردی از R32 و R125 است. استاندارد ASHRAE برای مبردها شماره‌گذاری و طبقه‌بندی ایمنی مشخصی ارائه می‌کند.

تفاوت اصلی گازهای کولر گازی در چیست؟

گازهای مبرد از چند جهت مهم با یکدیگر تفاوت دارند. مهم‌ترین آنها عبارت‌اند از:

• ترکیب شیمیایی
• فشار کاری
• دمای جوش و دمای تبخیر
• نوع روغن کمپرسور
• راندمان سیکل تبرید
• محدوده دمای کاری
• کاربرد در سیستم‌های مختلف
• اثر بر لایه ازن
• پتانسیل گرمایش جهانی یا GWP
• روش شارژ و سرویس سیستم

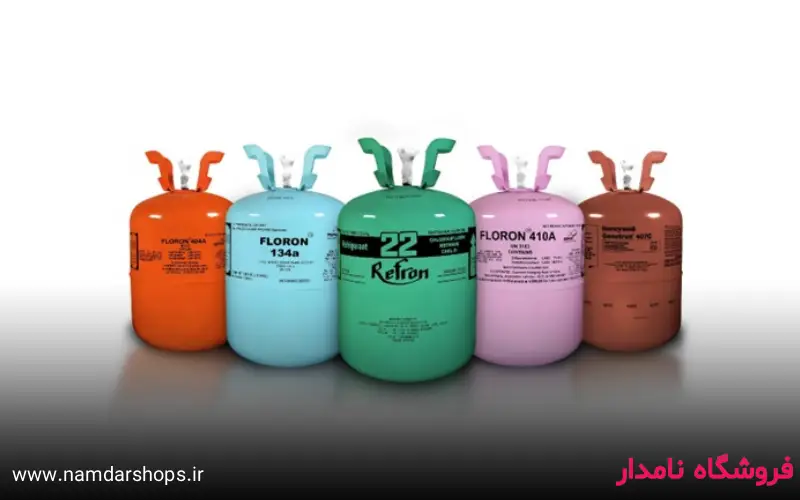

جدول مقایسه گازهای R134A، R22، R410A، R11، R12، R502 و R507

مبرد	نوع	کاربرد رایج	ویژگی مهم	وضعیت کلی
R11	CFC	چیلرهای قدیمی و سیستم‌های دمای پایین	فشار کاری بسیار پایین	قدیمی و منسوخ
R12	CFC	یخچال‌ها، فریزرها و کولر خودروهای قدیمی	مبرد قدیمی با فشار نسبتاً پایین	منسوخ
R22	HCFC	کولر گازی، اسپلیت و تجهیزات تبرید قدیمی‌تر	مناسب برای سیستم‌های تهویه مطبوع قدیمی	در حال حذف تدریجی
R134A	HFC	خودرو، یخچال، چیلر و برخی تجهیزات تبرید	بدون آسیب مستقیم به لایه ازن	قدیمی‌تر از نسل‌های کم‌GWP جدید
R410A	HFC Blend	کولر گازی و تهویه مطبوع	فشار کاری بالاتر از R22	رایج در نسل‌های مشخصی از سیستم‌های AC
R502	Blend	تبرید تجاری و دمای پایین	مناسب برای دماهای پایین	منسوخ
R507	HFC Blend	فریزر، سردخانه و تبرید تجاری	مناسب برای سیستم‌های دمای پایین	جایگزین رایج‌تر برای R502 در دوره‌ای از گذار

گاز R22 چیست و برای چه دستگاه‌هایی مناسب است؟

R22 یکی از شناخته‌شده‌ترین مبردهای مورد استفاده در سیستم‌های تهویه مطبوع و تبرید است. این مبرد برای سال‌های طولانی در انواع کولر گازی، اسپلیت، پکیج‌های تهویه، چیلرها و تجهیزات تبرید استفاده شده است.

یکی از دلایل محبوبیت R22، عملکرد مناسب آن در سیستم‌های تهویه مطبوع و فشار کاری قابل‌مدیریت آن بوده است. بسیاری از کولرهای گازی قدیمی که هنوز در ایران مورد استفاده قرار می‌گیرند با R22 کار می‌کنند.

آیا R22 برای کولر گازی مناسب است؟

بله، اما فقط برای دستگاهی که کارخانه آن را برای R22 طراحی کرده است. در صورتی که روی پلاک دستگاه R22 درج شده باشد، شارژ باید با همین مبرد یا روش مهندسی‌شده و تأییدشده جایگزینی انجام شود.

R22 از خانواده HCFCها است و دارای پتانسیل تخریب لایه ازن است؛ به همین دلیل استفاده از آن در بسیاری از بازارها به‌طور گسترده محدود و حذف شده است.

گاز R410A چیست و چه تفاوتی با R22 دارد؟

R410A یکی از مبردهای معروف سیستم‌های تهویه مطبوع نسل جدیدتر نسبت به بسیاری از دستگاه‌های R22 است. این مبرد یک مخلوط تقریباً 50/50 از R32 و R125 است و برای استفاده در تجهیزات طراحی‌شده مخصوص R410A توسعه یافته است.

یکی از مهم‌ترین تفاوت‌های R410A با R22، فشار کاری بالاتر است. فشارهای کاری R410A به اندازه‌ای بیشتر از R22 هستند که تجهیزات باید از ابتدا برای این فشارها طراحی شوند. بنابراین نمی‌توان یک کولر گازی R22 را فقط با تخلیه گاز و تزریق R410A به دستگاه R410A تبدیل کرد.

R410A برای چه دستگاه‌هایی مناسب است؟

• کولرهای گازی دیواری طراحی‌شده برای R410A
• برخی داکت اسپلیت‌ها
• سیستم‌های تهویه مطبوع مسکونی و تجاری
• برخی سیستم‌های هیت پمپ

R410A در بسیاری از تجهیزات تهویه مطبوع از کمپرسورهای اسکرول، روتاری و رفت‌وبرگشتی استفاده کرده است و نوع کمپرسور به طراحی دستگاه مربوط می‌شود، نه صرفاً نام مبرد.

گاز R134A چیست؟

R134a از خانواده HFCها است و برخلاف R11، R12 و R22 فاقد کلر مؤثر در تخریب لایه ازن است. این مبرد در سیستم‌های متنوعی از جمله کولر خودرو، یخچال‌ها، برخی چیلرها، تجهیزات تبرید و تعدادی از کاربردهای صنعتی استفاده شده است.

R134a از نظر فشار با R22 و R410A تفاوت دارد و ویژگی‌های ترمودینامیکی آن باعث شده کاربردهای مشخصی داشته باشد. برای نمونه، در بسیاری از سیستم‌های تهویه مطبوع خانگی مدرن، R134a مبرد معمول کولر گازی دیواری نیست و بیشتر در کاربردهای خاص و تجهیزات تبرید دیده می‌شود.

R134A برای چه دستگاه‌هایی مناسب است؟

• سیستم‌های تهویه مطبوع خودروهای قدیمی‌تر
• برخی یخچال‌ها و تجهیزات تبرید
• برخی چیلرها
• برخی تجهیزات سرمایشی تجاری و صنعتی

استفاده از R134a به‌جای مبرد دیگری مانند R22 یا R410A بدون بررسی کامل مشخصات سیستم صحیح نیست.

گاز R11 چیست؟

R11 یا Trichlorofluoromethane یکی از مبردهای قدیمی خانواده CFC است. این مبرد به دلیل نقطه جوش بالاتر و فشارهای کاری بسیار پایین، در برخی چیلرهای قدیمی به‌خصوص سیستم‌های بزرگ و تجهیزات تهویه مطبوع قدیمی مورد استفاده قرار می‌گرفت.

امروزه R11 عملاً یک مبرد قدیمی و منسوخ محسوب می‌شود. وجود کلر و اثر مخرب CFCها بر لایه ازن باعث شده استفاده از آن در سیستم‌های جدید جایگاهی نداشته باشد.

آیا R11 برای کولر گازی امروزی مناسب است؟

خیر. R11 برای کولرهای گازی امروزی انتخاب مناسبی نیست و کاربرد آن عمدتاً به سیستم‌های بسیار قدیمی مربوط می‌شود. در صورت وجود دستگاه قدیمی مجهز به R11، بررسی امکان بازسازی یا جایگزینی اصولی سیستم باید توسط متخصص انجام شود.

گاز R12 چیست؟

R12 یا Dichlorodifluoromethane یکی دیگر از مبردهای معروف خانواده CFC است که در گذشته در یخچال‌ها، فریزرها، تجهیزات تبرید و سیستم‌های تهویه مطبوع خودروهای قدیمی بسیار استفاده می‌شد.

R12 عملکرد مناسبی داشت اما به دلیل اثر قابل توجه CFCها بر لایه ازن، به‌عنوان یک مبرد قدیمی و منسوخ شناخته می‌شود.

کاربرد R12 در کولر خودرو

خودروهای قدیمی‌تر ممکن است با R12 طراحی شده باشند، در حالی که نسل‌های بعدی سیستم‌های تهویه مطبوع خودرو از مبردهای دیگری استفاده کردند. بنابراین نوع گاز باید بر اساس مشخصات سیستم همان خودرو تعیین شود.

گاز R502 چیست؟

R502 یک مخلوط آزئوتروپیک از R22 و R115 است که در گذشته برای سیستم‌های تبرید با دمای پایین کاربرد گسترده‌ای داشت. این مبرد در فریزرهای تجاری، تجهیزات سردخانه‌ای و برخی سیستم‌های صنعتی استفاده می‌شد.

R502 به دلیل ویژگی‌های مناسب در دماهای پایین برای کاربردهای تبرید طراحی شده بود، اما مانند بسیاری از مبردهای قدیمی به دلیل اثرات زیست‌محیطی از چرخه استفاده خارج شده است.

آیا R502 برای کولر گازی مناسب است؟

R502 اساساً مبرد رایج کولرهای گازی خانگی نیست و بیشتر به سیستم‌های تبرید دمای پایین مربوط می‌شود. بنابراین استفاده از آن در کولر گازی معمولی کاربردی و صحیح نیست.

گاز R507 چیست؟

R507A یک مبرد مخلوط از R125 و R143a است که به‌خصوص برای تجهیزات تبرید تجاری و صنعتی در دماهای متوسط و پایین مورد استفاده قرار گرفته است. از کاربردهای آن می‌توان به برخی فریزرهای تجاری، ماشین‌های یخ‌ساز، سردخانه‌ها و تجهیزات تبرید اشاره کرد.

یکی از کاربردهای مهم R507، استفاده به‌عنوان گزینه‌ای برای جایگزینی R502 در برخی سیستم‌ها بوده است. با این حال، R507 نیز مبردی با GWP بالا محسوب می‌شود و در بسیاری از بازارها تحت مقررات جدید زیست‌محیطی با محدودیت‌هایی روبه‌رو شده است.

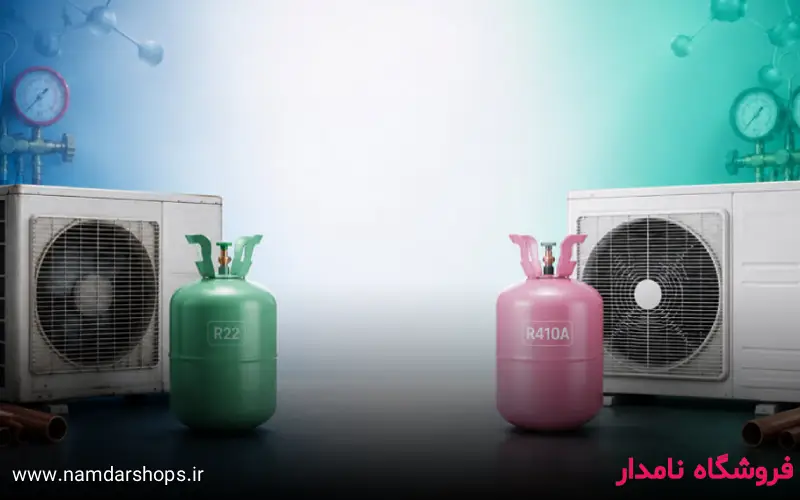

تفاوت فشار R22 و R410A چقدر است؟

یکی از مهم‌ترین نکاتی که هنگام مقایسه گازهای کولر گازی باید بدانیم، تفاوت فشار کاری آنها است. R410A در شرایط مشابه معمولاً فشار بسیار بالاتری نسبت به R22 دارد. به همین دلیل کمپرسور، لوله‌کشی، اتصالات، شیرها و سایر اجزای سیستم R410A باید برای این فشار بالاتر طراحی شده باشند.

به همین دلیل یک دستگاه R22 را نمی‌توان با روش ساده‌ای به R410A تبدیل کرد. حتی اگر کمپرسور از نظر ظرفیت ظاهراً مشابه باشد، سایر اجزای مدار و مشخصات روغن نیز باید بررسی شوند.

تفاوت روغن کمپرسور در گازهای مختلف

یکی از مهم‌ترین موضوعاتی که هنگام تعویض مبرد باید مورد توجه قرار بگیرد، روغن کمپرسور است. سازگاری روغن با مبرد اهمیت زیادی دارد؛ زیرا روغن باید بتواند همراه با مبرد در مدار حرکت کرده و در نهایت به کمپرسور بازگردد.

برای مثال، در بسیاری از کاربردهای R410A از روغن‌های POE استفاده شده است. در سیستم‌های مختلف R22 می‌توان بسته به طراحی کمپرسور و کاربرد، از انواع روغن‌های مناسب استفاده کرد. R134a نیز بسته به کاربرد و طراحی سیستم با روغن‌های مشخصی مانند POE یا PVE و در بعضی کاربردها روغن‌های دیگر استفاده می‌شود.

بنابراین تنها تخلیه گاز قبلی و تزریق مبرد جدید بدون بررسی روغن و سازگاری قطعات می‌تواند به کمپرسور آسیب وارد کند.

کدام گازها به لایه ازن آسیب می‌زنند؟

از نظر اثر بر لایه ازن، تفاوت بسیار مهمی میان این مبردها وجود دارد. R11 و R12 از خانواده CFC هستند و اثر مخرب قابل توجهی بر لایه ازن دارند. R22 از خانواده HCFC است و دارای پتانسیل تخریب لایه ازن است، هرچند کمتر از CFCها.

در مقابل، R134a و R410A از خانواده HFC هستند و ODP آنها صفر است؛ اما صفر بودن ODP به معنی بی‌اثر بودن کامل زیست‌محیطی نیست، زیرا این مبردها می‌توانند پتانسیل گرمایش جهانی قابل توجهی داشته باشند.

R507 نیز با وجود نداشتن اثر مستقیم بر لایه ازن، دارای GWP بالاست و به همین دلیل در مقررات جدید زیست‌محیطی در بسیاری از بازارها با محدودیت‌هایی مواجه است.

آیا می‌توان گاز R22 را با R410A جایگزین کرد؟

به‌صورت مستقیم و بدون تغییرات مهندسی، خیر. R410A برای فشار بالاتری طراحی شده و روغن و مشخصات بسیاری از قطعات مدار با سیستم R22 تفاوت دارد.

تبدیل یک سیستم از یک مبرد به مبرد دیگر ممکن است در برخی پروژه‌های خاص با طراحی و قطعات مناسب انجام شود، اما این کار با یک شارژ ساده گاز متفاوت انجام نمی‌شود. برای این کار باید ظرفیت کمپرسور، روغن، فشار کاری، شیر انبساط یا لوله مویین، کندانسور، اواپراتور، اتصالات و سایر اجزای مدار بررسی شوند.

آیا می‌توان R134A را به جای R12 استفاده کرد؟

R134a در بسیاری از موارد به‌عنوان جایگزین R12 در تجهیزات قدیمی مطرح شده است، اما این جایگزینی هم به معنی مخلوط کردن دو گاز یا شارژ مستقیم R134a روی R12 نیست.

در سیستم‌های قدیمی ممکن است نیاز به تخلیه صحیح مبرد، تعویض یا مدیریت روغن، تعویض برخی قطعات، اصلاح اتصالات و انجام عملیات وکیوم و شارژ طبق روش استاندارد وجود داشته باشد.

آیا می‌توان دو نوع گاز را با هم مخلوط کرد؟

در شرایط عادی نباید دو مبرد متفاوت را بدون تأیید سازنده و روش مهندسی‌شده با یکدیگر مخلوط کرد. مخلوط کردن مبردها می‌تواند باعث تغییر فشار و ویژگی‌های سیکل، ایجاد مشکلات در شارژ، اختلال در عملکرد کمپرسور و دشوار شدن عملیات بازیافت و سرویس آینده شود.

برای مثال اگر یک کولر گازی R22 مقداری کمبود گاز داشته باشد، نباید برای جبران آن R410A یا R134a به سیستم اضافه شود. ابتدا باید نشتی پیدا و برطرف شود و سپس همان مبردی که دستگاه برای آن طراحی شده است، به مقدار صحیح شارژ شود.

تفاوت گاز کولر گازی با گاز یخچال چیست؟

باید توجه داشت که عبارت «گاز کولر» و «گاز یخچال» به یک ماده مشخص اشاره نمی‌کنند. هر دستگاه با توجه به طراحی مدار و شرایط کاری خود به مبرد مناسب نیاز دارد.

برای مثال R134a در برخی یخچال‌ها و سیستم‌های تهویه خودرو کاربرد داشته است، در حالی که R410A بیشتر با تجهیزات تهویه مطبوع مانند کولر گازی و برخی داکت اسپلیت‌ها شناخته می‌شود. R507 نیز بیشتر به تجهیزات تبرید تجاری و دمای پایین مربوط است.

برای کولر گازی جدید کدام گاز بهتر است؟

نمی‌توان تنها با مشاهده شماره مبرد گفت یک گاز برای همه کولرهای گازی بهتر است. مبرد باید بر اساس طراحی دستگاه، مقررات مربوط به منطقه، راندمان، فشار کاری، ایمنی و هدف سازنده انتخاب شود.

به‌طور کلی R11، R12 و R502 مربوط به نسل‌های قدیمی سیستم‌های تبرید هستند و نباید آنها را گزینه‌ای برای طراحی کولر گازی جدید در نظر گرفت. R22 نیز یک مبرد قدیمی‌تر است که به دلیل مسائل زیست‌محیطی در بسیاری از کشورها تحت محدودیت و برنامه‌های حذف قرار گرفته است.

R410A سال‌ها در بسیاری از کولرهای گازی و سیستم‌های تهویه مطبوع مورد استفاده قرار گرفت، اما روند صنعت به سمت مبردهای جدیدتر با GWP پایین‌تر حرکت کرده است. در نتیجه هنگام خرید دستگاه جدید، تنها نام مبرد کافی نیست و باید کل مشخصات فنی دستگاه بررسی شود.

مقایسه کاربرد گازها در دستگاه‌های مختلف

نوع دستگاه	مبردهای مورد استفاده در نسل‌های مختلف
کولر گازی قدیمی	R22
برخی کولرهای گازی نسل‌های قدیمی‌تر و مشخص	R410A
یخچال و تجهیزات تبرید قدیمی	R12
کولر خودروی قدیمی	R12
برخی سیستم‌های تهویه خودرو	R134a
برخی چیلرهای قدیمی	R11 یا مبردهای دیگر بسته به طراحی
تبرید تجاری دمای پایین قدیمی	R502
تبرید تجاری و فریزر	R507 در سیستم‌های طراحی‌شده برای آن

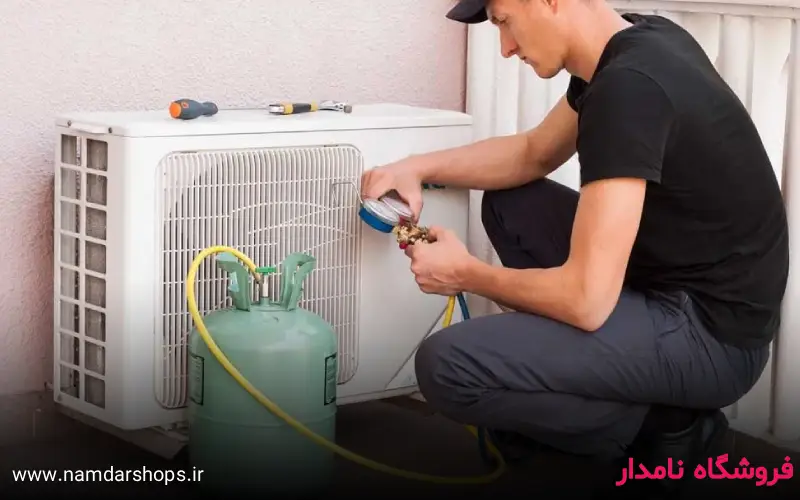

هنگام شارژ گاز کولر گازی به چه نکاتی توجه کنیم؟

شارژ گاز فقط اضافه کردن مبرد به مدار نیست. در یک سرویس اصولی ابتدا باید علت کاهش گاز مشخص شود. اگر سیستم نشتی داشته باشد، شارژ مجدد بدون تعمیر نشتی باعث می‌شود مشکل دوباره ایجاد شود.

پس از تعمیر نشتی، بسته به شرایط سیستم ممکن است نیاز به وکیوم مناسب، بررسی فشار، کنترل سوپرهیت یا سابکول، بررسی آمپراژ کمپرسور و در صورت نیاز شارژ وزنی طبق مشخصات کارخانه باشد.

همچنین مقدار مبرد تنها بر اساس فشار گیج تعیین نمی‌شود. دمای محیط، دمای لوله‌ها، بار حرارتی، نوع دستگاه و وضعیت عملکرد سیستم هم اهمیت دارند.

چرا شارژ بیش از حد گاز خطرناک است؟

افزایش بیش از حد مبرد می‌تواند فشار سمت دهش را افزایش داده، عملکرد سیستم را مختل کرده و به کمپرسور و سایر اجزای مدار فشار وارد کند. از طرف دیگر، کمبود مبرد نیز باعث کاهش ظرفیت سرمایشی و افزایش زمان کارکرد کمپرسور می‌شود.

جمع‌بندی تفاوت گازهای کولر گازی

گازهای R134A، R22، R410A، R11، R12، R502 و R507 از نظر ساختار شیمیایی، فشار، دمای جوش، کاربرد و اثرات زیست‌محیطی با یکدیگر تفاوت‌های اساسی دارند. R22 یکی از مبردهای معروف سیستم‌های تهویه مطبوع قدیمی است، در حالی که R410A برای بسیاری از سیستم‌های تهویه مطبوع نسل دیگری طراحی شده و فشار کاری بالاتری دارد.

R134a بیشتر در خودروها، برخی یخچال‌ها، چیلرها و تجهیزات تبرید خاص کاربرد داشته است. R11 و R12 و R502 عمدتاً مبردهای قدیمی هستند که کاربرد امروزی آنها بسیار محدود شده است. R507 نیز بیشتر در تجهیزات تبرید تجاری و دمای پایین مورد استفاده قرار گرفته است.

مهم‌ترین نکته این است که هیچ مبردی را نباید بدون بررسی مشخصات دستگاه جایگزین مبرد دیگر کرد. اگر کولر گازی شما با R22، R410A یا هر مبرد دیگری کار می‌کند، بهترین کار این است که نوع مبرد و مقدار مورد نیاز را از روی پلاک دستگاه و اطلاعات سازنده مشخص کرده و عملیات تعمیر و شارژ را مطابق مشخصات همان سیستم انجام دهید.

برای بررسی مدل‌های مختلف کولر گازی، داکت اسپلیت و سایر تجهیزات سرمایشی می‌توانید محصولات و مشخصات فنی آنها را در فروشگاه نامدار بررسی کنید.

سؤالات متداول

تفاوت R22 و R410A چیست؟

مهم‌ترین تفاوت آنها در ترکیب شیمیایی، فشار کاری، روغن مورد استفاده و طراحی سیستم است. R410A در شرایط مشابه فشار بالاتری نسبت به R22 دارد و دستگاه باید از ابتدا برای استفاده از آن طراحی شده باشد.

آیا R410A کم‌مصرف‌تر از R22 است؟

نمی‌توان صرفاً بر اساس نوع مبرد گفت کدام دستگاه همیشه برق کمتری مصرف می‌کند. راندمان کمپرسور، طراحی دستگاه، ظرفیت، شرایط آب‌وهوایی و نحوه استفاده همگی در مصرف انرژی تأثیر دارند.

آیا می‌توان R134a را در کولر گازی R22 شارژ کرد؟

خیر، نباید R134a را بدون بررسی مهندسی و تغییرات مورد نیاز، به سیستم R22 اضافه کرد. هر سیستم باید با مبرد سازگار با طراحی خود کار کند.

R12 هنوز در کولر گازی استفاده می‌شود؟

R12 یک مبرد قدیمی CFC است و استفاده از آن در تجهیزات جدید جایگاهی ندارد. کاربرد آن بیشتر مربوط به دستگاه‌ها و خودروهای بسیار قدیمی است.

R502 برای کولر گازی مناسب است؟

R502 عمدتاً برای تجهیزات تبرید دمای پایین و تجاری مورد استفاده قرار می‌گرفت و مبرد معمول کولر گازی خانگی محسوب نمی‌شود.

R507 برای چه دستگاهی است؟

R507 بیشتر در تجهیزات تبرید تجاری و صنعتی، برخی فریزرها، ماشین‌های یخ‌ساز و سیستم‌های دمای پایین استفاده شده است و نباید آن را به‌عنوان مبرد عمومی کولر گازی در نظر گرفت.
